Elektronische voorloopzuigersensor

De elektronische voorloopzuigersensor DETEQ 81.01.1001 is ontworpen voor het meten van de verplaatsing van de voorloopzuiger in roterende dieselpompen zoals Bosch VE , Delphi/Lucas DPA, DPC, DPS en DP200 .

Het levert een elektronisch signaal dat evenredig is met de zuigerbeweging, waardoor de testbankbediener de injectietiming elektronisch en met grote precisie kan bewaken.

Bij aansluiting op DETEQ-meet- en simulatiesystemen (DAR25, AR60N of ERT45R) kan de verplaatsing worden weergegeven in millimeters of hoekgraden , afhankelijk van het pomptype en de kalibratieschaal.

Belangrijkste voordelen

• Maakt elektronische meting van de voortstuwingszuigerbeweging op roterende pompen mogelijk

• Elimineert de mechanische instelling van de meter en verkort de aanpassingstijd

• Compatibel met DETEQ-besturingssystemen voor realtime visualisatie

• Maakt een nul-instelfunctie mogelijk voor aangepaste referentiepositionering

• Wordt geleverd als een gebruiksklare set met adapters voor de belangrijkste pompfamilies

Belangrijkste kenmerken

• Inductieve elektronische sensor met hoge lineariteit en herhaalbaarheid

• Compatibel met DETEQ-kabel en stekkerstandaard

• Meet de verplaatsing van de timing advance-zuiger in roterende dieselpompen

• Uitgangssignaal geïnterpreteerd door DAR25-, AR60N- of ERT45R-modules

• Nulstelfunctie voor eenvoudige referentiekalibratie

• Wordt geleverd met mechanische adapters voor Bosch VE, DPA, DPC, DPS, DP200 pompen

Operationele functies

• Zet de zuigerbeweging om in een elektrisch signaal voor digitale uitlezing of simulatie

• Geeft de voortgangspositie weer in mm of graden, afhankelijk van de gebruikte besturingseenheid

• Werkt in combinatie met:

  • DAR25 – digitale voorlezer

  • AR60N – simulator voor DPCN-pompen

  • ERT45R – universele elektronische pompsimulator

• Klaar voor directe installatie op compatibele rotatiepompen

Technische gegevens

Gebruiksscenario's

• Testen en kalibreren van roterende dieselpompen (mechanisch of elektronisch)

• Verificatie van de timing van de injectie en de respons van de hydraulische actuator

• Integratie met DETEQ-besturings- en simulatiemodules op ISO4008-testbanken

• Opleidings- en ontwikkelingstoepassingen voor diesel servicecentra

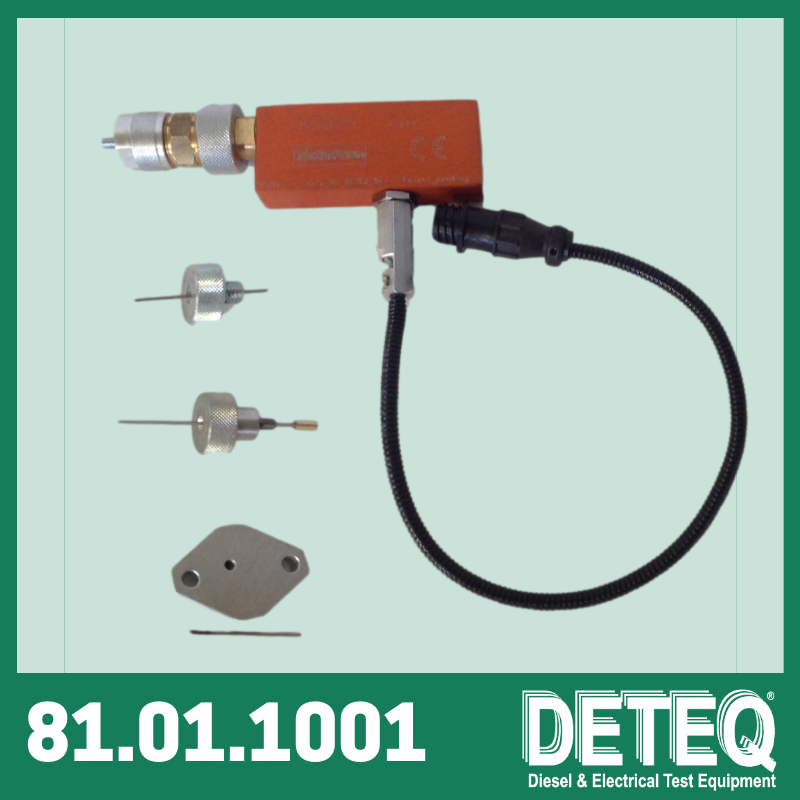

Inhoud van de kit

• Voorwaartse zuigerbewegingssensor (AS25)

• Adapterset voor Bosch VE, DPA, DPC, DPS, DP200 pompen
