성형 키트 – 6mm 일반 디젤 파이프

Marbed 9376-DP6 성형 키트는 6mm 일반 디젤 파이프 의 끝단 성형을 위한 전용 솔루션입니다. 커먼 레일 시스템과 달리, 이 파이프는 더 단순한 원뿔형 형상을 필요로 합니다. DP6 키트는 Marbed 9376-D 20톤 프레스와 함께 사용하면 완벽한 반복성, 내구성 및 밀봉성을 보장합니다.

주요 이점

• 6mm 일반 디젤 분사 파이프에 맞춤 제작

• 밀봉 및 내구성을 위한 올바른 콘 형상을 보장합니다.

• 성형 다이, 하프 쉘, 돌출 게이지 포함

• 원뿔형 고정 시스템은 하중 하에서 안전한 클램핑과 완벽한 튜브 위치 지정을 보장합니다.

• 모듈식 Marbed 시스템은 비용 효율적인 점진적인 도구 세트 확장을 가능하게 합니다.

주요 특징

• 6mm OD 파이프용 정밀 가공 성형 다이(매트릭스)

• 튜브를 안전하게 고정하기 위한 원뿔형 반쪽 껍질("플라이어 기능")

• 돌출 게이지는 성형 전에 올바른 재료 돌출을 보장합니다.

• Marbed 9376-D 수동 유압 프레스와만 호환됩니다.

• 기존 디젤 시스템에 최적화된 원뿔형 형상

운영 기능

• 기존 디젤 라인용 파이프 끝 플레어링(니플 성형)

• 고정 링을 사용하여 9376-D 프레스에 빠르게 설치

• 안전한 원뿔형 고정 시스템은 수직 하중 하에서 정렬과 안정성을 보장합니다.

• 반복 가능하고 지속 가능한 결과를 위해 설계되었습니다.

기술 데이터

• 파이프 외경: 6mm

• 파이프 벽 두께: 중요하지 않음 - 프레스는 다양한 두께에 적응합니다.

• 파이프 유형: 기존 디젤 분사 시스템

• 프로필: 표준 콘

• 호환 프레스: Marbed 9376-D(20톤 수동 유압 프레스)

• 공급 도구: 성형 다이, 원뿔형 반쪽 껍질, 돌출 게이지

사용 사례

• 기존 디젤 차량 및 기계

• 수리 작업장

• 이동식 디젤 서비스 밴

• 기존 주입 시스템을 갖춘 산업 장비

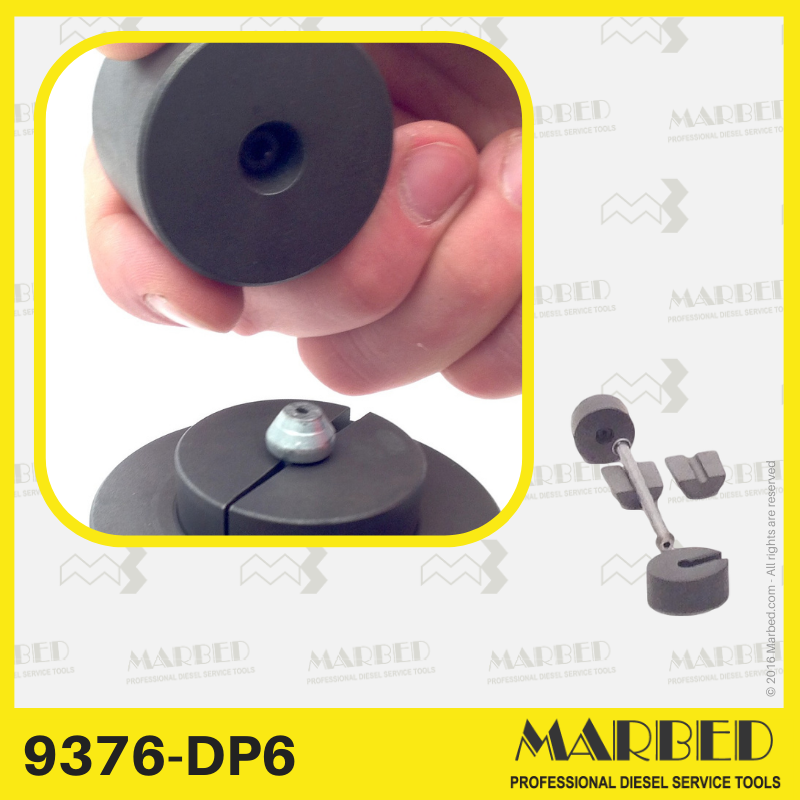

키트 내용

• 6mm 일반 파이프용 1개 성형 다이(매트릭스)

• 원뿔형 반쪽 껍질 1세트("플라이어 기능")

• 1 돌출 게이지

⚠️ 참고: 하프쉘을 고정하는 데 필요한 고정 링은 9376-D 프레스와 함께 제공됩니다. 이 링은 프레스의 필수 부품이며 분리할 수 없으며 키트에 포함되어 있지 않습니다.
