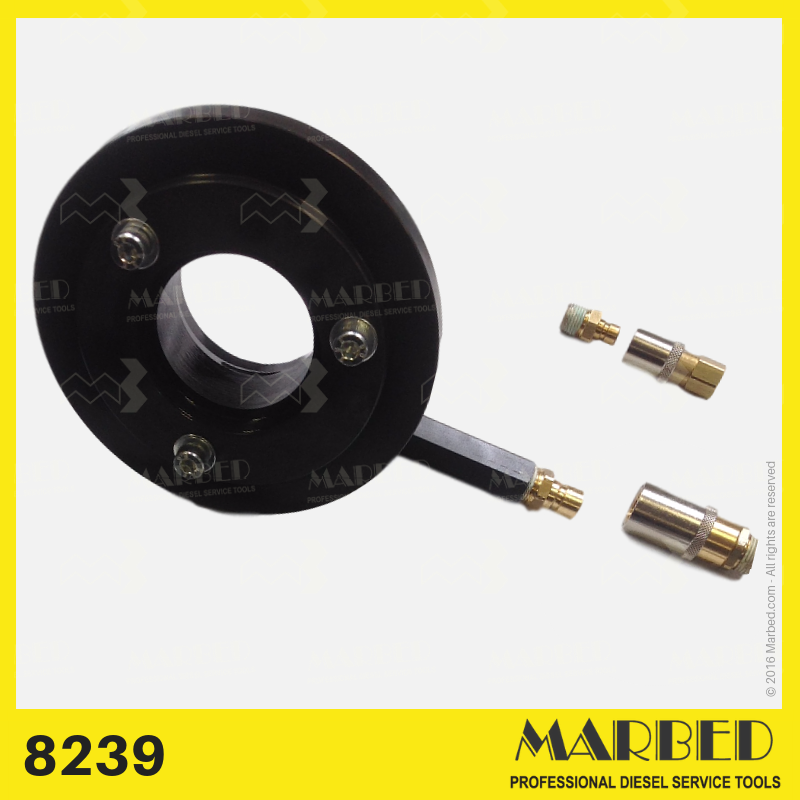

Bride pour pompes à rampe commune Caterpillar C6.6/C4.4 (avec orifices d'alimentation et de retour d'huile)

La bride Marbed 8239 est conçue spécifiquement pour les pompes d'injection Common Rail Caterpillar C6.6 et C4.4 .

Ses circuits intégrés d'alimentation et de retour d'huile reproduisent le système de lubrification d'origine du moteur, permettant des tests et un étalonnage sûrs sur des bancs diesel génériques.

Associé à l' accouplement Marbed 8239-G , il maintient l'étanchéité à l'huile et l'alignement précis de l'arbre tout au long du test.

Principaux avantages

• Conçu spécialement pour les pompes Common Rail Caterpillar C6.6 / C4.4

• Ports d'entrée GAZ 3/8 et de sortie GAZ 1/4 intégrés pour la circulation d'huile

• Le raccord étanche à l'huile (8239-G) empêche les fuites pendant le fonctionnement

• Compatible avec les berceaux Marbed (système antidérapant)

• Permet de tester les pompes CAT sur n'importe quel banc diesel standard

• Construction robuste en acier usiné pour plus de précision et de longévité

Caractéristiques principales

• Matériau : acier usiné

• Hauteur de centrage : 125 mm (norme Bosch)

• Port d'alimentation en huile : filetage femelle 3/8 GAS (BSP)

• Orifice de retour d'huile : filetage femelle 1/4 GAS (BSP)

• Interface antidérapante/anti-rotation compatible avec les berceaux Marbed

• Raccord d'étanchéité : Marbed 8239-G

• Applications typiques : moteurs industriels, engins de terrassement, groupes électrogènes

Contexte opérationnel

Lors des tests, la bride 8239 fournit et évacue l'huile de lubrification via ses ports filetés intégrés.

L' accouplement Marbed 8239-G assure l'étanchéité à l'huile entre l'arbre de la pompe et l'entraînement du banc tout en transmettant la rotation.

Cette configuration reproduit le circuit d'huile du moteur, évitant ainsi le fonctionnement à sec et l'usure des composants.

Compatible avec les fixations de banc Marbed et les systèmes d'entraînement standard.

Données techniques

Applications / Moteurs

Contenu du kit

• Bride 8239 corps principal (acier usiné)

• Orifices d'alimentation et de retour d'huile (3/8 GAS – 1/4 GAS)

• Boulons de montage et joints

• Raccords de raccordement pour conduites d'huile externes

• (En option) Accouplement étanche à l'huile Marbed 8239-G
