Kit de formage – Tuyaux diesel de 8 mm

Le kit de formage Marbed 9376-DP8 est la solution idéale pour les conduites diesel de 8 mm , garantissant un formage précis et reproductible des extrémités. Contrairement aux kits de 6 mm (DP6 / DP6CR), le kit DP8 est universel : le profil du cône est identique, que l'application soit conventionnelle ou à rampe commune.

Principaux avantages

• Kit de matrices dédié pour tuyaux diesel de 8 mm

• Fonctionne sur les systèmes à rampe conventionnelle et commune

• Comprend une matrice de formage, des demi-coques et une jauge de saillie

• Le système de retenue conique assure un serrage sûr et un positionnement parfait du tube

• Idéal pour les applications diesel lourdes nécessitant des diamètres de tuyaux plus grands

Caractéristiques principales

• Matrice de formage usinée avec précision pour tubes de 8 mm de diamètre extérieur

• Demi-coquilles coniques (« fonction pince ») pour un serrage sûr des tubes

• Jauge de saillie incluse pour garantir une saillie correcte du matériau

• Compatible uniquement avec la presse hydraulique manuelle Marbed 9376-D

• Géométrie de cône universelle valable pour toutes les applications de 8 mm

Fonctions opérationnelles

• Évasement des extrémités des tuyaux d'injection diesel de 8 mm

• Installation rapide dans la presse 9376-D à l'aide de la bague de retenue

• Le système de retenue conique garantit un alignement précis et une répétabilité

• Profil de cône standard adapté aux applications conventionnelles et CR

Données techniques

• Diamètre extérieur du tuyau : 8 mm

• Épaisseur de la paroi du tube : non critique – la presse s’adapte

• Type de tuyau : systèmes diesel conventionnels et à rampe commune

• Profil : cône standard, universel pour lignes de 8 mm

• Presse compatible : Marbed 9376-D (presse hydraulique manuelle de 20 tonnes)

• Outils fournis : matrice de formage, demi-coquilles coniques, jauge de saillie

Cas d'utilisation

• Camions diesel et véhicules lourds

• Moteurs diesel stationnaires et groupes électrogènes

• Équipements de pompage industriels

• Engins de chantier et de terrassement

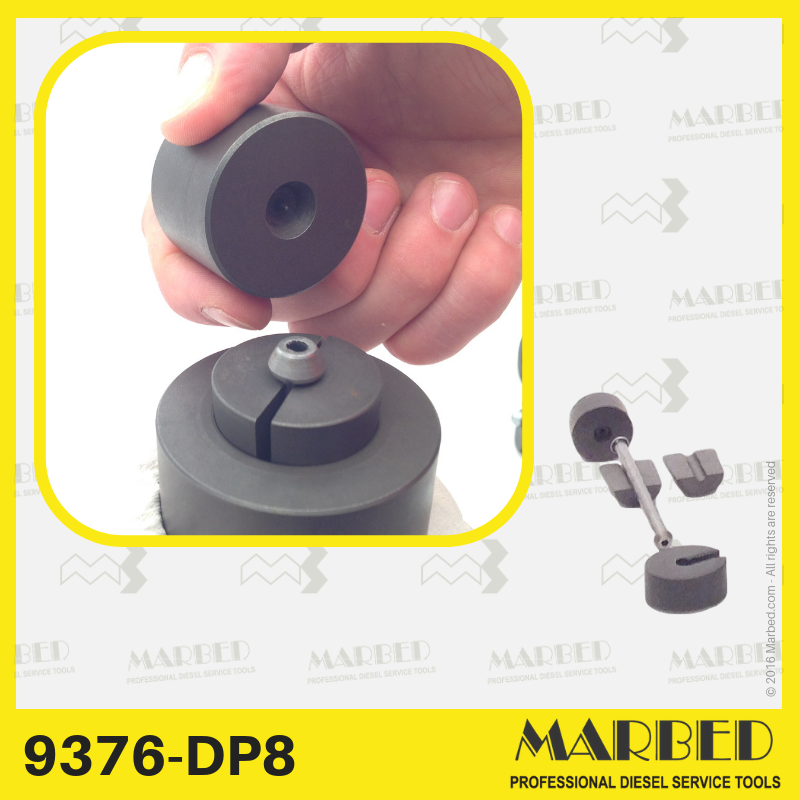

Contenu du kit

• 1 matrice de formage (matrice) pour tuyaux diesel de 8 mm

• 1 jeu de demi-coquilles coniques (« fonction pince »)

• 1 jauge de saillie

Remarque : la bague de retenue nécessaire au verrouillage des demi-coquilles est fournie avec la presse 9376-D. Elle fait partie intégrante de la presse et n'est pas incluse dans le kit.
