Kit de montage et d'entraînement pour pompes CR CP3.4 (MAN) / CP2 / HP0 – Lubrification externe à l'huile

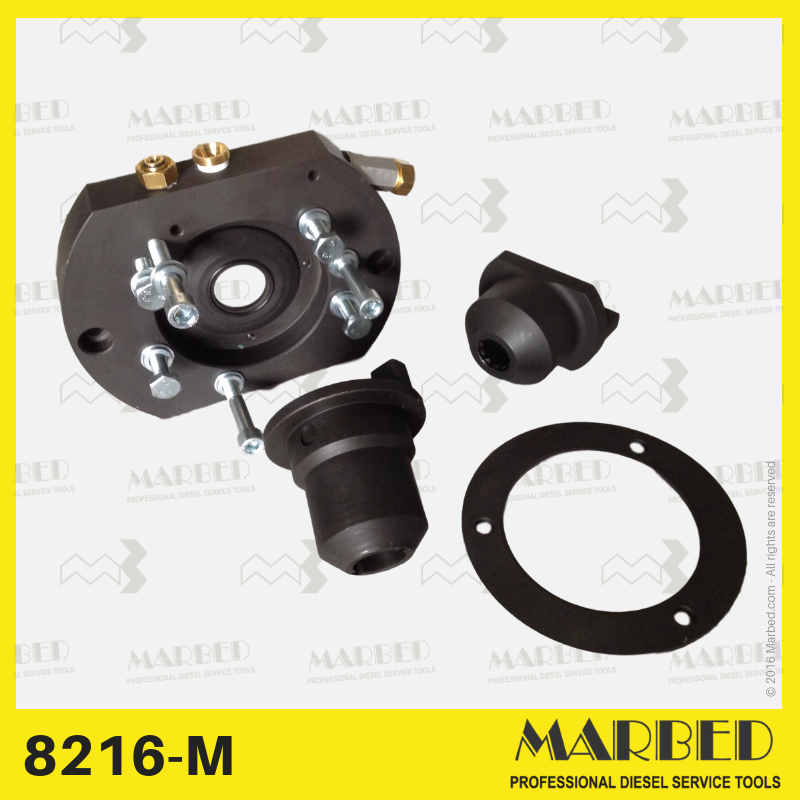

Le kit de montage et d'entraînement Marbed 8216-M est un système de montage complet pour tester et entretenir les pompes Common Rail Bosch et Denso qui nécessitent une lubrification externe .

Il est conçu pour les pompes de type CP3.4 (MAN), CP2 et HP0 , en utilisant la géométrie Bosch d'origine (alésage pilote Ø 107 mm, cercle de boulonnage Ø 130 mm, 8 trous × M10).

L'ensemble combine les fonctions de centrage mécanique et d'accouplement d'entraînement, permettant au technicien d'effectuer des tests dans des conditions de travail réelles avec circulation d'huile externe.

Principaux avantages

• Géométrie conforme OEM pour les pompes Bosch CP2 et CP3.4

• Prend en charge les pompes HP0 avec des exigences de lubrification externe similaires

• Fonctions de montage et de conduite intégrées dans un seul kit

• Prêt pour une connexion externe d'alimentation et de retour d'huile

• Assure un alignement parfait et évite le fonctionnement à sec

• Compatible avec les berceaux et les fixations de banc Marbed (9680-A, 9601, 9356-A)

Caractéristiques principales

• Trou de centrage (alésage pilote) : Ø 107 mm

• Cercle de boulonnage : Ø 130 mm – 8×M10 + 2×Ø11 trous auxiliaires

• Matériau : Acier usiné, rectifié avec précision

• Orifices de lubrification : entrée GAZ 3/8 + retour GAZ 1/4 (fileté femelle)

• Accouplement d'entraînement : type étanche à l'huile pour pompes de lubrification externes

• Interface anti-rotation : compatible avec les berceaux Marbed

• Accouplement recommandé : inclus dans le kit (étanche à l'huile)

Contexte opérationnel

L'ensemble 8216-M est essentiel pour tester les pompes qui ne peuvent pas s'autolubrifier uniquement avec du carburant.

Grâce aux orifices d'alimentation en huile (3/8 GAZ) et de retour (1/4 GAZ), un circuit externe assure une lubrification continue des ensembles arbre à cames et cylindre de la pompe.

L'accouplement d'entraînement assure un alignement parfait et une connexion étanche à l'arbre du banc d'essai.

Cette configuration évite les éraflures et les dommages à haute pression (jusqu'à 2 000 bars).

Données techniques

Références OEM

• Bosch 1 685 720 259 → CP3.4 (MAN)

• Bosch 1 685 720 260 → CP2

Applications / Moteurs

Contenu du kit

• Bride de montage (modèle Ø107 × Ø130)

• Accouplements d'entraînement étanches à l'huile

• Raccords d'alimentation et de retour d'huile

• Douilles de centrage et quincaillerie

• Goupilles anti-rotation pour support de berceau

• Boulons de montage et joints
