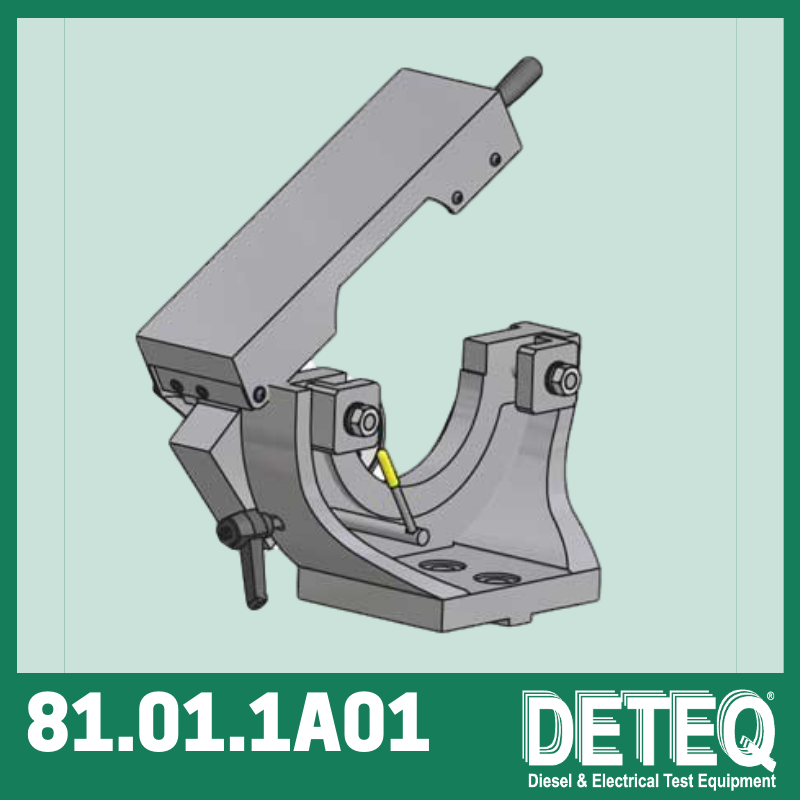

Support de synchronisation de pompe numérique avec lecteur de position angulaire

Le support de distribution de pompe numérique DETEQ 81.01.1A01 avec lecteur de position angulaire est un dispositif de montage de haute précision qui permet à tout banc d'essai diesel conforme à la norme ISO4008 de contrôler et de mesurer la position angulaire des pompes d'injection à gestion électronique.

Il est essentiel pour les systèmes où l'injection est référencée à la position angulaire de l'arbre à cames , tels que les pompes Bosch VP44/VR30, Delphi DP210/EPIC et Denso ECD-V3/V4/V5.

Le lecteur intégré offre une résolution angulaire de 0,01°, garantissant une synchronisation précise lors des tests numériques.

Principaux avantages

• Mise à niveau de tout banc d'essai ISO4008 pour les tests de pompes diesel à commande électronique

• Permet le contrôle de l'injection en fonction du retour de position angulaire de l'arbre à cames

• Permet la déconnexion de la pompe du banc sans rotation ni perte de phase

• Assemblage en fonte usiné avec précision, prêt à l'emploi

• Interface Bosch standard (125 mm / 20 mm) avec entretoises en option pour d'autres hauteurs et tailles de guide

Caractéristiques principales

• Lecteur angulaire électronique avec une précision de 0,01°

• Le double demi-accouplement permet un désengagement sûr sans faire tourner l'arbre de transmission, après avoir fixé l'arbre à cames de la pompe une fois le calage réglé

• Couvercle de sécurité magnétique isolant les composants rotatifs

• Base de montage adaptable avec entretoises en option pour différentes configurations de banc

Fonctions opérationnelles

• Mesure et référence la position angulaire de l'arbre à cames de la pompe pendant le contrôle d'injection numérique

• Transfère la rotation au lecteur angulaire via une courroie crantée et une poulie

• Permet un réglage précis du timing avec le simulateur de contrôle ERT45R

• Permet le démontage de la pompe sans modifier l'angle de calage réglé, grâce au système d'accouplement en deux parties

• Compatible avec tout banc d'essai construit selon la géométrie ISO4008

Données techniques

Cas d'utilisation

• Étalonnage et test de la pompe d'injection diesel

• Vérification du calage de la pompe électronique

• Mise à niveau du banc d'essai pour les systèmes de contrôle de pompe numérique

• Applications de R&D OEM et après-vente

Contenu du kit

Livré sous forme d'ensemble prêt à l'emploi , comprenant :

• Support de montage

• Lecteur de position angulaire avec entraînement par courroie et poulie

• Extracteur pour le demi-raccord inclus dans les kits de configuration
