Κιτ ενσωμάτωσης για 81.01.1A01 (Περιστροφικές αντλίες Delphi DP2..–DP3..)

Το κιτ ενσωμάτωσης DETEQ 81.01.1A35 έχει σχεδιαστεί για να διαμορφώνει τη βάση χρονισμού ψηφιακής αντλίας 81.01.1A01 για τη δοκιμή ηλεκτρονικά ελεγχόμενων περιστροφικών αντλιών ντίζελ Delphi DP2.. και DP3..

Παρέχει όλες τις απαραίτητες μηχανικές διεπαφές μεταξύ της αντλίας και του ψηφιακού βραχίονα, εξασφαλίζοντας σωστή ευθυγράμμιση και αξιόπιστη μετάδοση γωνιακής αναφοράς κατά τη διάρκεια των δοκιμαστικών λειτουργιών.

Βασικά οφέλη

• Προσαρμόζει την ψηφιακή βάση στήριξης 81.01.1A01 στις αντλίες Delphi DP2.. και DP3..

• Εξασφαλίζει ακριβές κεντράρισμα και ασφαλή σύνδεση με γωνιακή μετάδοση

• Διατηρεί την ευθυγράμμιση ISO4008 και την επαναλήψιμη ρύθμιση

• Γρήγορη εγκατάσταση με έτοιμα προς τοποθέτηση εξαρτήματα

• Βασικό αξεσουάρ για διαμορφώσεις δοκιμών ERT45R

Βασικά χαρακτηριστικά

• Φλάντζα κεντραρίσματος, κατεργασμένη για διεπαφή Delphi DP2../DP3..

• Κωνικός σύνδεσμος Ø20 mm με ενσωματωμένη τροχαλία (πλευρά αντλίας)

• Παξιμάδι ασφάλισης για ασφαλή σύνδεση στον άξονα της αντλίας

• Πλήρως συμβατό με το σύστημα γωνιακής ανάγνωσης 81.01.1A01

• Εξαρτήματα από χάλυβα υψηλής ακρίβειας για σταθερά και επαναλήψιμα αποτελέσματα

Λειτουργικές Λειτουργίες

• Παρέχει τη μηχανική προσαρμογή μεταξύ της αντλίας Delphi DP2../DP3.. και της ψηφιακής βάσης 81.01.1A01

• Μεταδίδει την περιστροφή του εκκεντροφόρου άξονα της αντλίας στον αναγνώστη γωνιακής θέσης

• Διατηρεί την ευθυγράμμιση και την ακρίβεια φάσης κατά τη διάρκεια των διαδικασιών χρονισμού και βαθμονόμησης

• Εξασφαλίζει συμβατότητα με διαμορφώσεις δοκιμών που βασίζονται στο ERT45R

Τεχνικά δεδομένα

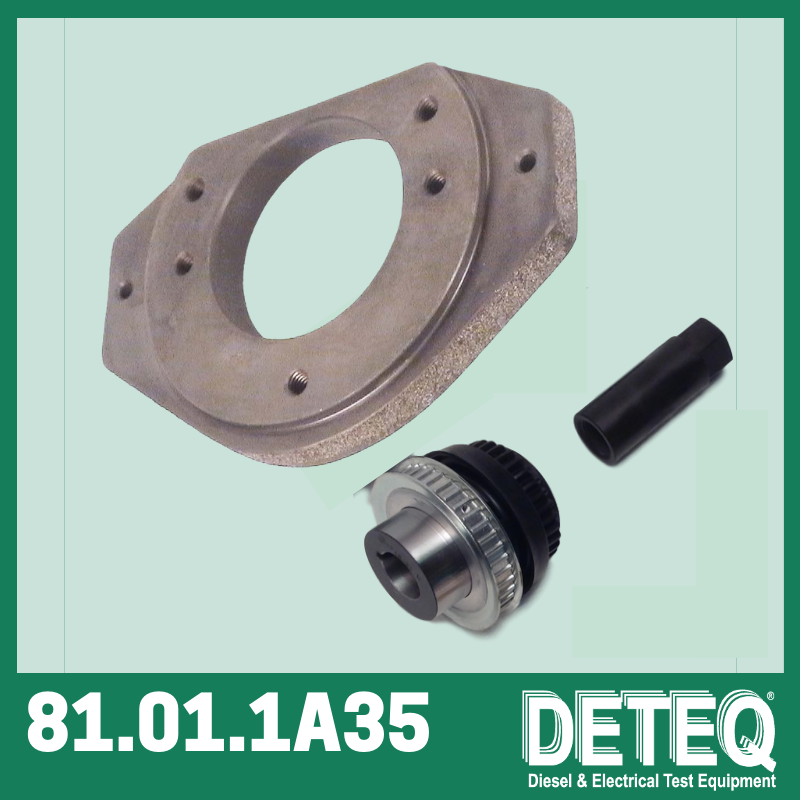

Περιεχόμενα κιτ

• Κεντράρισμα φλάντζας στήριξης

• Κωνικός σύνδεσμος Ø20 mm με τροχαλία (πλευρά αντλίας)

• Παξιμάδι ασφάλισης για τον άξονα της αντλίας

Περιπτώσεις χρήσης

• Ρύθμιση της βάσης 81.01.1A01 για δοκιμές Delphi DP2../DP3..

• Διαμόρφωση συστήματος ERT45R για ηλεκτρονική προσομοίωση περιστροφικής αντλίας

• Εργασίες βαθμονόμησης και επαλήθευσης συνεργείου ψεκασμού ντίζελ
