مجموعة التركيب والتشغيل لمضخات CR CP3.4 (MAN) / CP2 / HP0 – تزييت الزيت الخارجي
EAN: M8216-M
Part Number (SKU): 8216-Mطقم تركيب وتشغيل كامل لمضخات السكك الحديدية المشتركة CP3.4 (MAN)، وCP2، وHP0. بناءً على مواصفات بوش (قطر فتحة التوجيه 107 مم / قطر دائرة البراغي 130 مم)، يضمن هذا الطقم محاذاة مثالية وتشغيلًا آمنًا مع تزييت خارجي بالزيت أثناء اختبارات التشغيل على منصات الاختبار.
مجموعة التثبيت والقيادة Marbed 8216-M عبارة عن نظام تثبيت كامل لاختبار وصيانة مضخات Bosch وDenso Common Rail التي تتطلب تشحيمًا خارجيًا .
تم تصميمه للمضخات من النوع CP3.4 (MAN)، CP2 و HP0 ، باستخدام هندسة Bosch الأصلية (فتحة توجيه Ø 107 مم، دائرة براغي Ø 130 مم، 8 × M10 فتحات).
تجمع المجموعة بين وظائف التمركز الميكانيكي وربط المحرك، مما يسمح للفني بإجراء الاختبارات في ظل ظروف عمل حقيقية مع دوران الزيت الخارجي.
الفوائد الرئيسية
هندسة متوافقة مع معايير الشركة المصنعة للمعدات الأصلية (OEM) لمضخات Bosch CP2 وCP3.4
يدعم مضخات HP0 ذات متطلبات التشحيم الخارجية المماثلة
وظائف التركيب والقيادة المتكاملة في مجموعة واحدة
جاهز لتغذية الزيت الخارجي والاتصال بالعودة
يضمن المحاذاة المثالية ويمنع التشغيل الجاف
متوافق مع حاملات Marbed ومقاعد التثبيت (9680-A، 9601، 9356-A)
الميزات الرئيسية
فتحة التمركز (فتحة التوجيه): Ø 107 مم
دائرة البراغي: Ø 130 مم – 8×M10 + 2×Ø11 فتحات مساعدة
المواد: الفولاذ الميكانيكي، أرض دقيقة
منافذ التزييت: مدخل غاز 3/8 + مدخل غاز 1/4 (أنثوية ملولبة)
وصلة القيادة: نوع مقاوم للزيت لمضخات التشحيم الخارجية
واجهة مضادة للدوران: متوافقة مع حاملات Marbed
الوصلة الموصى بها: متضمنة في المجموعة (مضادة للزيت)
السياق التشغيلي
تعتبر المجموعة 8216-M ضرورية لاختبار المضخات التي لا يمكنها التشحيم ذاتيًا بالوقود وحده.
من خلال منافذ تغذية الزيت (3/8 GAS) والعودة (1/4 GAS)، توفر دائرة خارجية تزييتًا مستمرًا لمجموعات عمود الكامات والأسطوانة في المضخة.
يضمن وصل المحرك محاذاة مثالية واتصالًا محكمًا للسوائل مع عمود منصة الاختبار.
يمنع هذا التكوين التآكل والتلف عند الضغوط العالية (حتى 2000 بار).
البيانات الفنية
| المعلمة | مواصفة |
| ثقب التمركز (ثقب تجريبي) | Ø 107 ملم |
| قطر دائرة البراغي | Ø 130 مم |
| فتحات التركيب | 8×M10 + 2×Ø11 |
| ارتفاع التمركز | 125 ملم (معيار بوش) |
| مادة | الفولاذ المُشَكَّل |
| منفذ تغذية الزيت | 3/8 غاز (أنثى BSP) |
| منفذ إرجاع الزيت | 1/4 غاز (أنثى BSP) |
| نوع الاقتران | Marbed 8216-G (مضاد للزيت) |
| مضاد للدوران | متوافق مع مهدات ماربد |
| المضخات المتوافقة | بوش CP3.4 (MAN)، CP2، دينسو HP0 |
مراجع OEM
بوش 1 685 720 259 → CP3.4 (MAN)
بوش 1 685 720 260 → CP2
التطبيقات / المحركات
| نوع المضخة | المحركات النموذجية | العلامات التجارية OEM | نوع التشحيم |
| بوش CP2 | CAT C6.6 / C4.4، Cummins ISB 5.9، Komatsu SAA6D102 | كاتربيلر، كومينز، كوماتسو | تغذية الزيت الخارجية |
| بوش CP3.4 | MAN D20 / D26 (يورو 5-6)، Neoplan Cityliner، TGX / TGS | شاحنات / حافلات مان | تغذية الزيت الخارجية |
| دينسو HP0 | تويوتا هينو، كوماتسو 6D، كاتربيلر C7 | هينو، كوماتسو الصناعية | تغذية الزيت الخارجية |

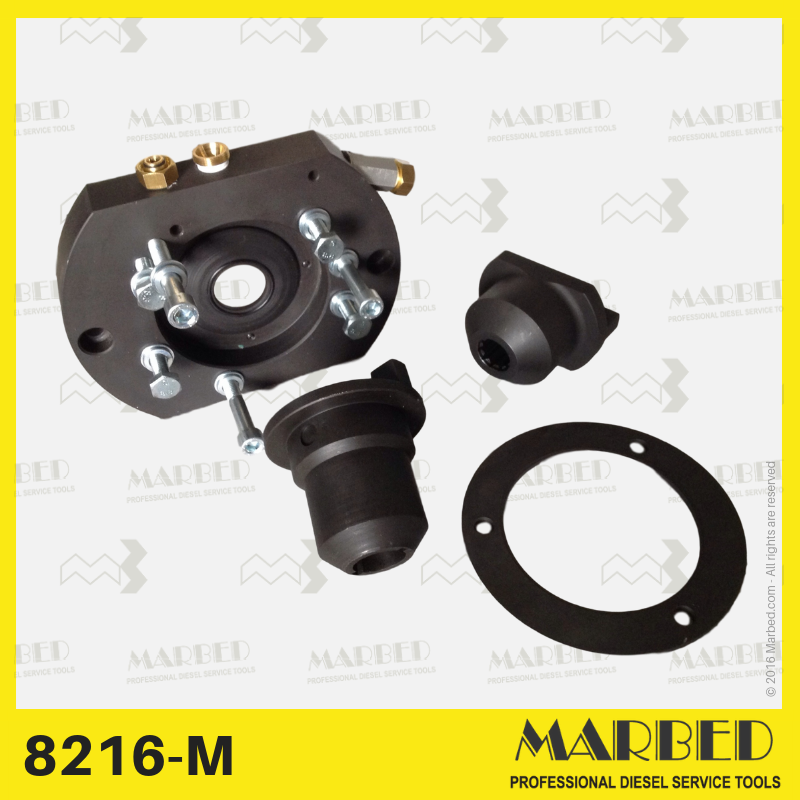

محتويات المجموعة
شفة التركيب (نمط Ø107 × Ø130)
وصلات محرك محكمة الغلق للزيت
وصلات تغذية الزيت وإرجاعه
شجيرات التمركز والأجهزة
دبابيس مضادة للدوران لحامل المهد
مسامير التثبيت والحشيات
التعليمات
س1: لماذا يعتبر التشحيم بالزيت الخارجي ضروريًا؟
→ لا تقوم المضخات CP3.4 وCP2 وHP0 بالتشحيم الذاتي بالوقود وتتطلب دوران الزيت لحماية المكونات الداخلية.
س2: ما هو المقعد المتوافق؟
→ EPS 815 / KMA Box / CRS 845 أو أي مقعد مع حامل Marbed (ارتفاع 125 مم).
س3: هل يمكن لـ 8216-M العمل مع مضخات أخرى؟
→ نعم، لأي مضخة CR ذات نمط التركيب المتطابق (Ø107 / Ø130 – 8×M10).
س4: هل تم تضمين وصلة مقاومة الزيت؟
→ نعم يتم توفيرها كجزء من المجموعة.
