Marbed 9174 – Bosch PE/PS80 펌프용 다이얼 게이지 홀더(OEM Bosch 1 688 130 085 / 112) 납품 시작

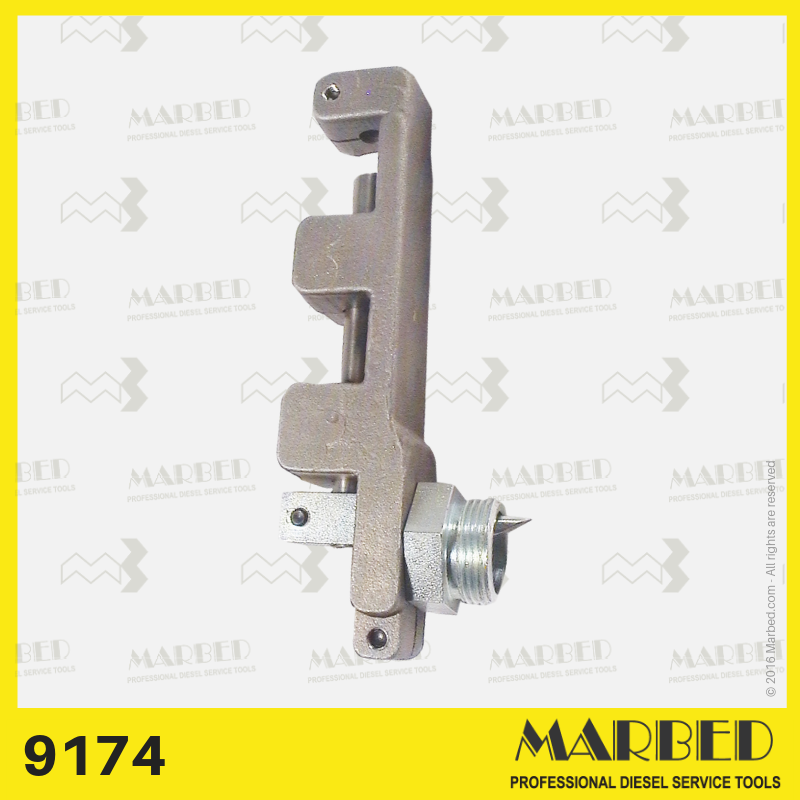

Marbed 9174 다이얼 게이지 홀더는 PE 및 PS80 시리즈의 보쉬 인라인 디젤 펌프에서 분사 시작(분사 시기)을 결정하기 위한 특수 작업장 도구입니다.

이를 통해 플런저 요소에 다이얼 게이지를 정확하게 위치시켜 연료 공급이 시작되는 정확한 지점을 감지할 수 있습니다.

올바른 배송 시작은 다음과 같은 경우에 중요합니다.

• 엔진 성능 (최대 토크 및 출력)

• 연비 (최적화된 연소)

• 배출 규정 준수 (과도한 연기/NOx 방지)

• 엔진 내구성 (노킹이나 과열 방지)

🔧 기술적 배경

• 작동 원리

  연료 분사 시작은 플런저 끝이 흡기 포트를 닫고 연료 분사가 시작되는 순간으로 정의됩니다. 이는 다이얼 게이지에서 감지된 첫 번째 상향 움직임에 해당합니다.

• 측정 방법

  1. 9174를 검사 포트(나사산 M24×1.5)에 장착합니다.

  2. 표준 다이얼 게이지(Ø8 mm 스템, 0.01 mm 분해능, 10~30 mm 스트로크)를 삽입합니다.

  3. 실린더 1의 경우 엔진을 TDC로 돌립니다.

  4. 게이지를 0으로 맞춘 다음, 움직임이 시작될 때까지 앞뒤로 돌립니다.

  5. 지정된 크랭크 샤프트 각도(예: 18° BTDC에서 1.20mm)에서 플런저 리프트를 비교합니다.

• 조정

  측정된 값이 사양과 일치하지 않으면 올바른 설정이 될 때까지 주입 펌프의 플랜지를 약간 회전시켜야 합니다.

• 9174를 사용하는 이유

  일반 홀더와 달리 9174에는 다음이 있습니다.

  • Bosch PE/PS80에 맞는 정확한 M24×1.5 나사산 및 돌출 길이입니다 .

  • Bosch 1 688 130 085 / 112와 동등한 OEM 입니다.

  • 정렬 불량이나 백래시를 방지하기 위해 견고한 강철 본체를 사용했습니다.

주요 이점

• Bosch PE/PS80 펌프의 정확한 주입 타이밍을 보장합니다.

• Bosch 참조 번호 1 688 130 085 / 112 에 해당하는 OEM

• 플런저 리프트의 정확하고 반복 가능한 측정

• 교정된 돌출부가 있는 견고한 강철 구조

• 표준 8mm 스템 비교기에 맞습니다.
